SF97減速機重量：SF97減速機重量172公斤，SF97減速機帶電機重量分別如下

SF97減速機帶1.1KW電機重量192公斤，SF97減速機帶1.5KW電機重量195公斤，SF97減速機帶2.2KW電機重量204公斤，SF97減速機帶3KW電機重量207公斤，SF97減速機帶4KW電機重量218公斤，SF97減速機帶5.5KW電機重量232公斤，SF97減速機帶7.5KW電機重量245公斤，SF97減速機帶11KW電機重量287公斤，SF97減速機帶15KW電機重量307公斤，SF97減速機帶18.5KW電機重量344公斤，SF97減速機帶22KW電機重量357公斤。

SF97減速機加油量：可加合成油

SF97減速機M2方式安裝加15升，SF97減速機M1方式安裝加7.4升，SF97減速機M3方式安裝加13.8、18.8升，SF97減速機M4方式安裝加22.6升，SF97減速機M5方式安裝加18升，SF97減速機M6方式安裝加18升。規定的加注量為參老值。精確值的變化與級數和傳動比有關。請你在加注潤滑油時—定要注意油位螺栓所指示的精確油量。后期調整安裝方式時，您必須根據改變后的安裝方式相應調整加注潤滑劑。上述中列出了安裝方式M1-M6的減速機相應的標準參考潤滑油注入量值。

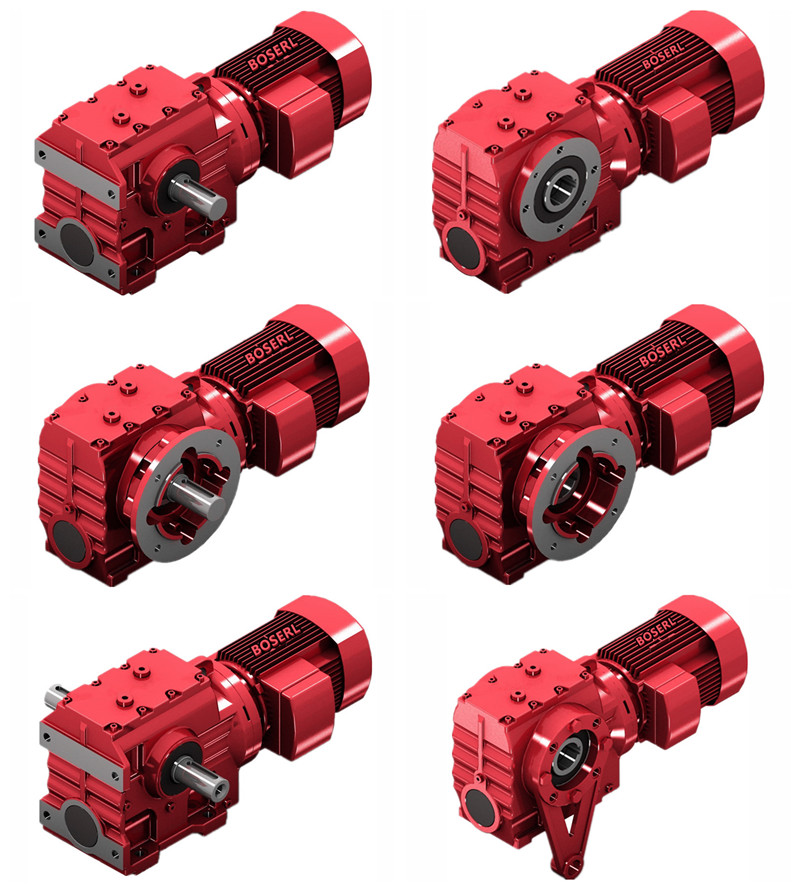

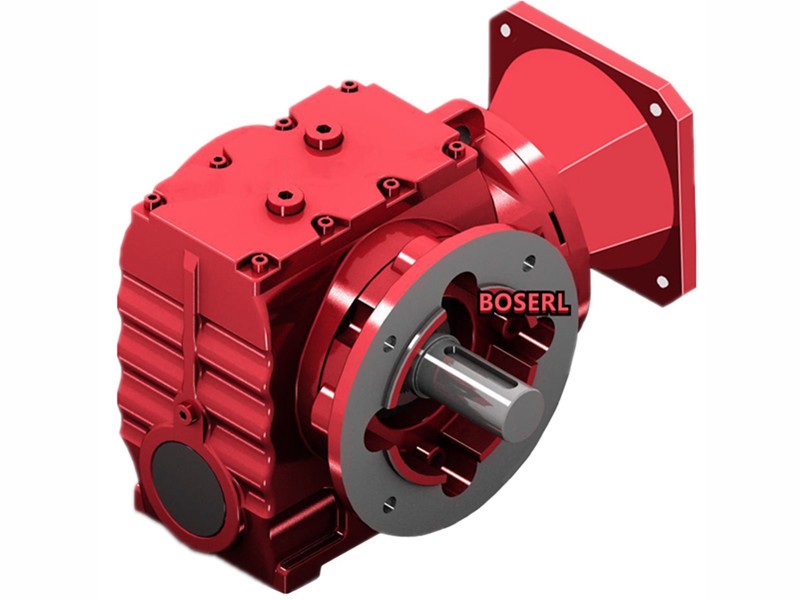

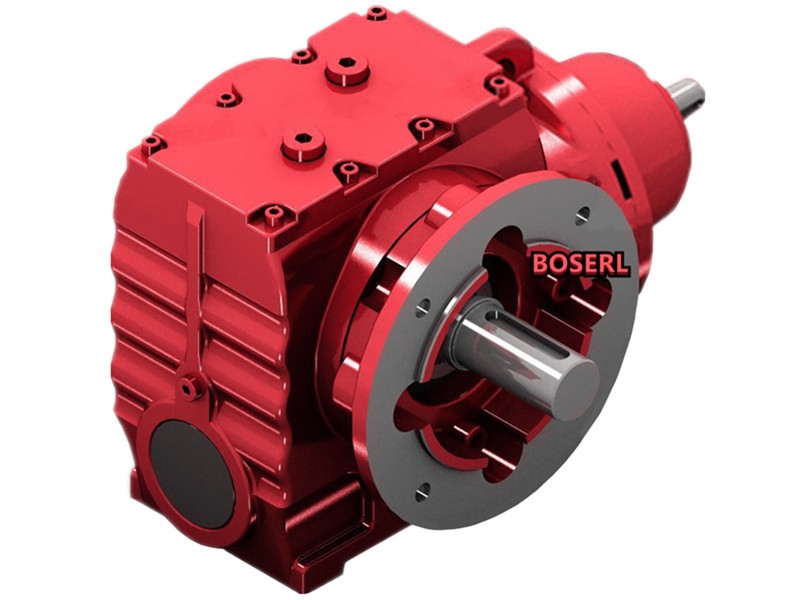

SF97減速機實物圖：圖一為SF97具有自鎖功能立式斜齒輪蝸輪蝸桿減速電機，圖二S97帶自鎖功能底腳斜齒輪蝸輪蝸桿減速電機，圖三為SA97臥式中孔軸斜齒輪蝸輪蝸桿減速電機，圖四為SAF97立式通孔斜齒輪減速機。

SF97減速機型號表示方法：

SF97減速機型號結構SF97-B18.5KW-4P-減速比-安裝方式-接線盒位置。

SF97減速機性能參數表結構說明：T扭力臂，E編碼器，K代表服務系數，F(xiàn)rame size代表基座規格，HF手動釋放裝置帶自鎖功能，TF電機熱保護裝置，SF97、S97、SA97、SAF97減速機機座號，HR手動釋放裝置，N代表徑向負荷，1/min代表輸出轉數。

SF97減速機電機接線盒方位說明：本頁附件選型樣本視圖為M1方式安裝，方向?yàn)?從電機尾部的風罩向前看。可提供R(0°)、B(90°）、L(180° )、T（270°)四種電機接線盒方位。可提供S和N兩種進線方位，其中R(0°)位置是默認方位，如無特別說明，將按默認方位提供。自鎖減速機

SF97減速機參數：

SF97減速機輸出轉數4.9轉，5.3轉，6轉，7.1轉，7.7轉，8.7轉，9.6轉，11轉，12轉，13轉，16轉，17轉，18轉，20轉，21轉，23轉，25轉，28轉，31轉，34轉，39轉，43轉，51轉，53轉，58轉，59轉，66轉，73轉，82轉，91轉，107轉，123轉，147轉，169轉。（以上轉數均為四級電機算出的，可用2P、6P、8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為S系列減速機的輸入）

SF97減速機電機可帶三相、直流、變頻、剎車、防爆、伺服、交流、單相電機SF97帶1.1KW，SF97帶1.5KW，SF97帶2.2KW，SF97帶3KW，SF97帶4KW，SF97帶5.5KW，SF97帶7.5KW，SF97帶11KW，SF97帶15KW，SF97帶18.5KW，SF97帶22KW。

SF97減速機輸出扭矩1770N.m，2040N.m，2210N.m，2330N.m，2470N.m，2570N.m，2600N.m，2870N.m，2900N.m，3010N.m，3080N.m，3200N.m，3230N.m，3240N.m，3300N.m，3300N.m，3440N.m，3510N.m，3650N.m，3730N.m，3840N.m，3920N.m，4000N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用）

SF97減速機減速比286.4比，262.22比，231.67比，196.52比，180.95比，161.74比，145.6比，131.85比，116.92比，105.71比，89.6比，80.85比，78.26比，71.43比，65.45比，60.59比，55.79比，49.87比，44.89比，40.65比，36.05比，32.6比，27.63比，26.39比，24.13比，23.59比，21.23比，19.23比，17.05比，15.42比，13.07比，11.41比，9.55比，8.26比。

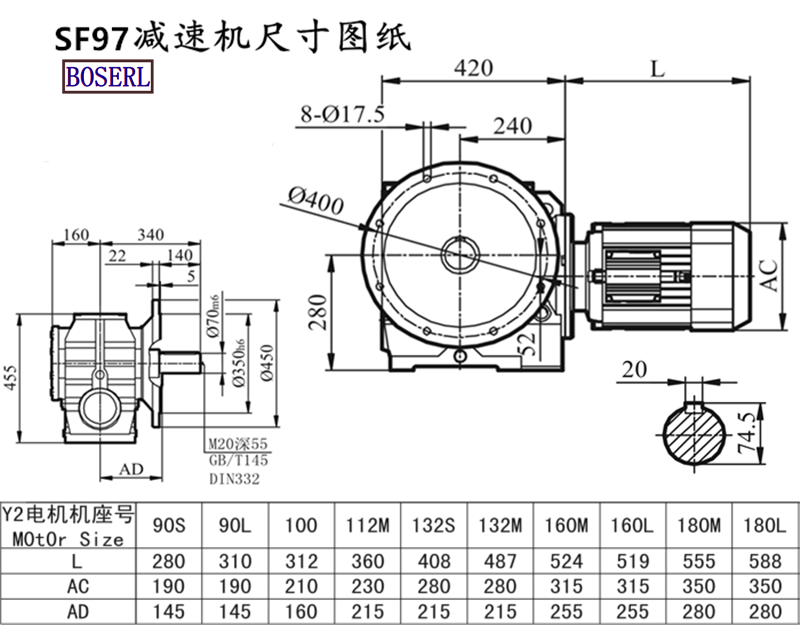

SF97減速機外形尺寸：輸出軸直徑Φ70（可定做）+鍵4.5，高455*寬500（帶輸出軸）*長420

SF97減速機型號：SF97AQA80,SF97AQA100,SF97AQA115,SF97AQA140,SF97AQA160,SF97AQA190,SF97AQH80,SF97AQH100,SF97AQH115,SF97AQH140,SF97AQH160,SF97AQH190,JRTSF97-Y1.1KW,JRTSF97-Y1.5KW,JRTSF97-Y100M4,JRTSF97-Y112M4,JRTSF97-Y11KW,JRTSF97-Y132M4,JRTSF97-Y15KW,JRTSF97-Y160M4,JRTSF97-Y18.5KW,JRTSF97-Y180M4,JRTSF97-Y2.2KW,JRTSF97-Y200M4,JRTSF97-Y22KW,JRTSF97-Y3KW,JRTSF97-Y4KW,JRTSF97-Y5.5KW,JRTSF97-Y7.5KW,JRTSF97-Y80M4,JRTSF97-Y90M4,JRTSF97-YEJ100M4,JRTSF97-YEJ112M4,JRTSF97-YEJ132M4,JRTSF97-YEJ160M4,JRTSF97-YEJ180M4,JRTSF97-YEJ200M4,JRTSF97-YEJ80M4,JRTSF97-YEJ90M4,JRTSF97-YS100M4,JRTSF97-YS112M4,JRTSF97-YS132M4,JRTSF97-YS160M4,JRTSF97-YS180M4,JRTSF97-YS200M4,JRTSF97-YS80M4,JRTSF97-YS90M4,JRTSF97-YVP100M4,JRTSF97-YVP112M4,JRTSF97-YVP132M4,JRTSF97-YVP160M4,JRTSF97-YVP180M4,JRTSF97-YVP200M4,JRTSF97-YVP80M4,JRTSF97-YVP90M4,JRTSF97-YVPEJ100M4,JRTSF97-YVPEJ112M4,JRTSF97-YVPEJ132M4,JRTSF97-YVPEJ160M4,JRTSF97-YVPEJ180M4,JRTSF97-YVPEJ200M4,JRTSF97-YVPEJ80M4,JRTSF97-YVPEJ90M4,EWSF97-Y1.1KW,EWSF97-Y1.5KW,EWSF97-Y100M4,EWSF97-Y112M4,EWSF97-Y11KW,EWSF97-Y132M4,EWSF97-Y15KW,EWSF97-Y160M4,EWSF97-Y18.5KW,EWSF97-Y180M4,EWSF97-Y2.2KW,EWSF97-Y200M4,EWSF97-Y22KW,EWSF97-Y3KW,EWSF97-Y4KW,EWSF97-Y5.5KW,EWSF97-Y7.5KW,EWSF97-Y80M4,EWSF97-Y90M4,EWSF97-YEJ100M4,EWSF97-YEJ112M4,EWSF97-YEJ132M4,EWSF97-YEJ160M4,EWSF97-YEJ180M4,EWSF97-YEJ200M4,EWSF97-YEJ80M4,EWSF97-YEJ90M4,EWSF97-YS100M4,EWSF97-YS112M4,EWSF97-YS132M4,EWSF97-YS160M4,EWSF97-YS180M4,EWSF97-YS200M4,EWSF97-YS80M4,EWSF97-YS90M4,EWSF97-YVP100M4,EWSF97-YVP112M4,EWSF97-YVP132M4,EWSF97-YVP160M4,EWSF97-YVP180M4,EWSF97-YVP200M4,EWSF97-YVP80M4,EWSF97-YVP90M4,EWSF97-YVPEJ100M4,EWSF97-YVPEJ112M4,EWSF97-YVPEJ132M4,EWSF97-YVPEJ160M4,EWSF97-YVPEJ180M4,EWSF97-YVPEJ200M4,EWSF97-YVPEJ80M4,EWSF97-YVPEJ90M4,SLSF97-Y1.1KW,SLSF97-Y1.5KW,SLSF97-Y100M4,SLSF97-Y112M4,SLSF97-Y11KW,SLSF97-Y132M4,SLSF97-Y15KW,SLSF97-Y160M4,SLSF97-Y18.5KW,SLSF97-Y180M4,SLSF97-Y2.2KW,SLSF97-Y200M4,SLSF97-Y22KW,SLSF97-Y3KW,SLSF97-Y4KW,SLSF97-Y5.5KW,SLSF97-Y7.5KW,SLSF97-Y80M4,SLSF97-Y90M4,SLSF97-YEJ100M4,SLSF97-YEJ112M4,SLSF97-YEJ132M4,SLSF97-YEJ160M4,SLSF97-YEJ180M4,SLSF97-YEJ200M4,SLSF97-YEJ80M4,SLSF97-YEJ90M4,SLSF97-YS100M4,SLSF97-YS112M4,SLSF97-YS132M4,SLSF97-YS160M4,SLSF97-YS180M4,SLSF97-YS200M4,SLSF97-YS80M4,SLSF97-YS90M4,SLSF97-YVP100M4,SLSF97-YVP112M4,SLSF97-YVP132M4,SLSF97-YVP160M4,SLSF97-YVP180M4,SLSF97-YVP200M4,SLSF97-YVP80M4,SLSF97-YVP90M4,SLSF97-YVPEJ100M4,SLSF97-YVPEJ112M4,SLSF97-YVPEJ132M4,SLSF97-YVPEJ160M4,SLSF97-YVPEJ180M4,SLSF97-YVPEJ200M4,SLSF97-YVPEJ80M4,SLSF97-YVPEJ90M4,DSZSF97-Y1.1KW,DSZSF97-Y1.5KW,DSZSF97-Y100M4,DSZSF97-Y112M4,DSZSF97-Y11KW,DSZSF97-Y132M4,DSZSF97-Y15KW,DSZSF97-Y160M4,DSZSF97-Y18.5KW,DSZSF97-Y180M4,DSZSF97-Y2.2KW,DSZSF97-Y200M4,DSZSF97-Y22KW,DSZSF97-Y3KW,DSZSF97-Y4KW,DSZSF97-Y5.5KW,DSZSF97-Y7.5KW,DSZSF97-Y80M4,DSZSF97-Y90M4,DSZSF97-YEJ100M4,DSZSF97-YEJ112M4,DSZSF97-YEJ132M4,DSZSF97-YEJ160M4,DSZSF97-YEJ180M4,DSZSF97-YEJ200M4,DSZSF97-YEJ80M4,DSZSF97-YEJ90M4,DSZSF97-YS100M4,DSZSF97-YS112M4,DSZSF97-YS132M4,DSZSF97-YS160M4,DSZSF97-YS180M4,DSZSF97-YS200M4,DSZSF97-YS80M4,DSZSF97-YS90M4,DSZSF97-YVP100M4,DSZSF97-YVP112M4,DSZSF97-YVP132M4,DSZSF97-YVP160M4,DSZSF97-YVP180M4,DSZSF97-YVP200M4,DSZSF97-YVP80M4,DSZSF97-YVP90M4,DSZSF97-YVPEJ100M4,DSZSF97-YVPEJ112M4,DSZSF97-YVPEJ132M4,DSZSF97-YVPEJ160M4,DSZSF97-YVPEJ180M4,DSZSF97-YVPEJ200M4,DSZSF97-YVPEJ80M4,DSZSF97-YVPEJ90M4,BSF97-Y1.1KW,BSF97-Y1.5KW,BSF97-Y100M4,BSF97-Y112M4,BSF97-Y11KW,BSF97-Y132M4,BSF97-Y15KW,BSF97-Y160M4,BSF97-Y18.5KW,BSF97-Y180M4,BSF97-Y2.2KW,BSF97-Y200M4,BSF97-Y22KW,BSF97-Y3KW,BSF97-Y4KW,BSF97-Y5.5KW,BSF97-Y7.5KW,BSF97-Y80M4,BSF97-Y90M4,BSF97-YEJ100M4,BSF97-YEJ112M4,BSF97-YEJ132M4,BSF97-YEJ160M4,BSF97-YEJ180M4,BSF97-YEJ200M4,BSF97-YEJ80M4,BSF97-YEJ90M4,BSF97-YS100M4,BSF97-YS112M4,BSF97-YS132M4,BSF97-YS160M4,BSF97-YS180M4,BSF97-YS200M4,BSF97-YS80M4,BSF97-YS90M4,BSF97-YVP100M4,BSF97-YVP112M4,BSF97-YVP132M4,BSF97-YVP160M4,BSF97-YVP180M4,BSF97-YVP200M4,BSF97-YVP80M4,BSF97-YVP90M4,BSF97-YVPEJ100M4,BSF97-YVPEJ112M4,BSF97-YVPEJ132M4,BSF97-YVPEJ160M4,BSF97-YVPEJ180M4,BSF97-YVPEJ200M4,BSF97-YVPEJ80M4,BSF97-YVPEJ90M4,GSF97-Y1.1KW,GSF97-Y1.5KW,GSF97-Y100M4,GSF97-Y112M4,GSF97-Y11KW,GSF97-Y132M4,GSF97-Y15KW,GSF97-Y160M4,GSF97-Y18.5KW,GSF97-Y180M4,GSF97-Y2.2KW,GSF97-Y200M4,GSF97-Y22KW,GSF97-Y3KW,GSF97-Y4KW,GSF97-Y5.5KW,GSF97-Y7.5KW,GSF97-Y80M4,GSF97-Y90M4,GSF97-YEJ100M4,GSF97-YEJ112M4,GSF97-YEJ132M4,GSF97-YEJ160M4,GSF97-YEJ180M4,GSF97-YEJ200M4,GSF97-YEJ80M4,GSF97-YEJ90M4,GSF97-YS100M4,GSF97-YS112M4,GSF97-YS132M4,GSF97-YS160M4,GSF97-YS180M4,GSF97-YS200M4,GSF97-YS80M4,GSF97-YS90M4,GSF97-YVP100M4,GSF97-YVP112M4,GSF97-YVP132M4,GSF97-YVP160M4,GSF97-YVP180M4,GSF97-YVP200M4,GSF97-YVP80M4,GSF97-YVP90M4,GSF97-YVPEJ100M4,GSF97-YVPEJ112M4,GSF97-YVPEJ132M4,GSF97-YVPEJ160M4,GSF97-YVPEJ180M4,GSF97-YVPEJ200M4,GSF97-YVPEJ80M4,GSF97-YVPEJ90M4,SCF97-Y1.1KW,SCF97-Y1.5KW,SCF97-Y100M4,SCF97-Y112M4,SCF97-Y11KW,SCF97-Y132M4,SCF97-Y15KW,SCF97-Y160M4,SCF97-Y18.5KW,SCF97-Y180M4,SCF97-Y2.2KW,SCF97-Y200M4,SCF97-Y22KW,SCF97-Y3KW,SCF97-Y4KW,SCF97-Y5.5KW,SCF97-Y7.5KW,SCF97-Y80M4,SCF97-Y90M4,SCF97-YEJ100M4,SCF97-YEJ112M4,SCF97-YEJ132M4,SCF97-YEJ160M4,SCF97-YEJ180M4,SCF97-YEJ200M4,SCF97-YEJ80M4,SCF97-YEJ90M4,SCF97-YS100M4,SCF97-YS112M4,SCF97-YS132M4,SCF97-YS160M4,SCF97-YS180M4,SCF97-YS200M4,SCF97-YS80M4,SCF97-YS90M4,SCF97-YVP100M4,SCF97-YVP112M4,SCF97-YVP132M4,SCF97-YVP160M4,SCF97-YVP180M4,SCF97-YVP200M4,SCF97-YVP80M4,SCF97-YVP90M4,SCF97-YVPEJ100M4,SCF97-YVPEJ112M4,SCF97-YVPEJ132M4,SCF97-YVPEJ160M4,SCF97-YVPEJ180M4,SCF97-YVPEJ200M4,SCF97-YVPEJ80M4,SCF97-YVPEJ90M4,MTNF97-Y1.1KW,MTNF97-Y1.5KW,MTNF97-Y100M4,MTNF97-Y112M4,MTNF97-Y11KW,MTNF97-Y132M4,MTNF97-Y15KW,MTNF97-Y160M4,MTNF97-Y18.5KW,MTNF97-Y180M4,MTNF97-Y2.2KW,MTNF97-Y200M4,MTNF97-Y22KW,MTNF97-Y3KW,MTNF97-Y4KW,MTNF97-Y5.5KW,MTNF97-Y7.5KW,MTNF97-Y80M4,MTNF97-Y90M4,MTNF97-YEJ100M4,MTNF97-YEJ112M4,MTNF97-YEJ132M4,MTNF97-YEJ160M4,MTNF97-YEJ180M4,MTNF97-YEJ200M4,MTNF97-YEJ80M4,MTNF97-YEJ90M4,MTNF97-YS100M4,MTNF97-YS112M4,MTNF97-YS132M4,MTNF97-YS160M4,MTNF97-YS180M4,MTNF97-YS200M4,MTNF97-YS80M4,MTNF97-YS90M4,MTNF97-YVP100M4,MTNF97-YVP112M4,MTNF97-YVP132M4,MTNF97-YVP160M4,MTNF97-YVP180M4,MTNF97-YVP200M4,MTNF97-YVP80M4,MTNF97-YVP90M4,MTNF97-YVPEJ100M4,MTNF97-YVPEJ112M4,MTNF97-YVPEJ132M4,MTNF97-YVPEJ160M4,MTNF97-YVPEJ180M4,MTNF97-YVPEJ200M4,MTNF97-YVPEJ80M4,MTNF97-YVPEJ90M4,WXSF97-WSS1.1KW,WXSF97-WSS1.5KW,WXSF97-WSS100M4,WXSF97-WSS112M4,WXSF97-WSS11KW,WXSF97-WSS132M4,WXSF97-WSS15KW,WXSF97-WSS160M4,WXSF97-WSS18.5KW,WXSF97-WSS180M4,WXSF97-WSS2.2KW,WXSF97-WSS200M4,WXSF97-WSS22KW,WXSF97-WSS3KW,WXSF97-WSS4KW,WXSF97-WSS5.5KW,WXSF97-WSS7.5KW,WXSF97-WSS80M4,WXSF97-WSS90M4,WXSF97-WSSB100M4,WXSF97-WSSB112M4,WXSF97-WSSB132M4,WXSF97-WSSB160M4,WXSF97-WSSB180M4,WXSF97-WSSB200M4,WXSF97-WSSB80M4,WXSF97-WSSB90M4,WXSF97-WSSVP100M4,WXSF97-WSSVP112M4,WXSF97-WSSVP132M4,WXSF97-WSSVP160M4,WXSF97-WSSVP180M4,WXSF97-WSSVP200M4,WXSF97-WSSVP80M4,WXSF97-WSSVP90M4,WXSF97-WSSVPB100M4,WXSF97-WSSVPB112M4,WXSF97-WSSVPB132M4,WXSF97-WSSVPB160M4,WXSF97-WSSVPB180M4,WXSF97-WSSVPB200M4,WXSF97-WSSVPB80M4,WXSF97-WSSVPB90M4。伺服電機蝸輪蝸桿減速機

SF97減速機生產廠家展示：看廠請聯系微信13827261050，獲取位置，需提前一天預約http://www.wwindo.com/product/list-sfxiliejiansuji-cn.html
